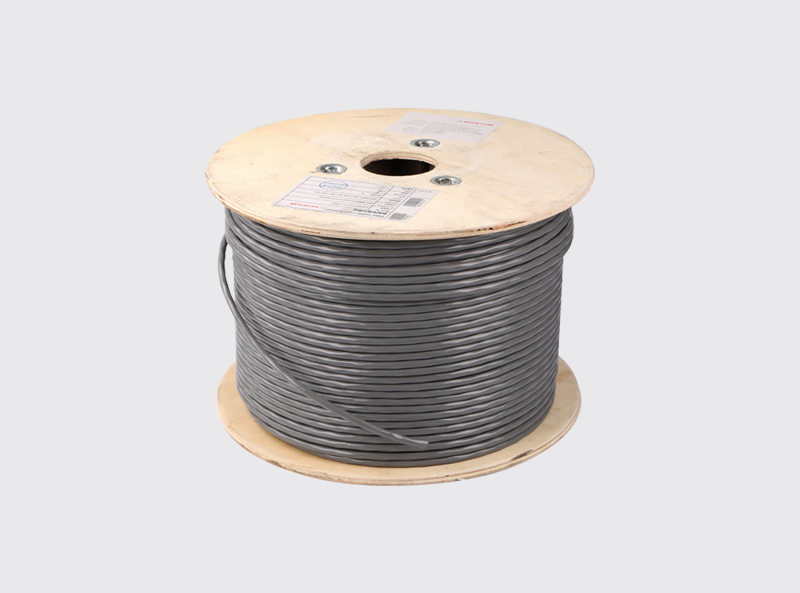

· 型號：CU6002-V-4P-GY（16201）
· 標準：GB50311、ISO/IEC 11801、IEC61156-5、EN 50173-1和EN 50288-5-1
· 導體直徑: 23 AWG裸銅絲
· 護套: FR/PVC,灰色 或FRNC/LS0H 橙色
· 帶寬≥ 250MHz
· PE 絕緣層:1.3 mm外徑
屏蔽層(線對):覆塑鋁箔
接地線:鍍錫銅絲
· 環保:符合ROHS規范
· 第三方認證：信息產業部（工信部）
·
· 電氣特性
·
環路電阻(20°C): | 150 Ω/km |
容抗: | 42 pF/m |
特性阻抗(100 MHz): | 100 Ω ±5 Ω |
轉移阻抗(1/10/30 MHz): | < 50/100/200 mΩ/m |
耦合衰減(極限曲線IEC 61156): | > 55 dB |
近端不平衡衰減LCL(1/10/100 MHz): | > 40 dB |
延遲偏差: | 5 ns/100 m |
NVP: | 79 % |
·
· 物理特性
·
彎曲半徑 | 牽引時: | ≥ 56 mm |
固定時: | ≥ 28 mm | |
拉伸強度: | ≤ 95 N | |
抗擠壓能力: | ≥ 1000 N/10 cm | |
抗沖壓能力: | ≥ 10 次沖擊 | |
溫度范圍 | 安裝溫度: | 0° C to + 50° C |
使用溫度: | -20° C to + 60° C |
網線（雙絞線）型號規格表 | |||||||||
類別 | 超五類（CAT5E） | 六類（CAT6） | 超六類（CAT6A） | 七類（CAT7） | |||||
產品型號 | CU502-V-4P-GY (15064) | CU512-V-4P-GY (15101) | CU662-V-4P-GY (16008) | CU662-L-4P-OG (16010) | CU6002-V-4P-GY (16201) | CU6002-L-4P-OG (16202) | CU6552-V-4P-GY (17301) | CU6552-L-4P-OG (17302) | CU7080-L-4P-OG (188508) |
屏蔽功能 | 非屏蔽/UTP | 屏蔽/UTP | 非屏蔽U/UTP | 非屏蔽U/UTP | 屏蔽U/FTP | 屏蔽U/FTP | 屏蔽S/FTP | 屏蔽S/FTP | 屏蔽S/FTP |
線對隔離 | 無 | 無 | 十字骨架 | 十字骨架 | 無 | 無 | 無 | 無 | 無 |
線規標準 | 24AWG | 24AWG | 23AWG | 23AWG | 23AWG | 23AWG | 23AWG | 23AWG | 23AWG |
防火等級 | PVC | PVC | PVC | LSOH | PVC | LSOH | PVC | LSOH | LSOH |
外皮顏色 | 灰色 | 灰色 | 灰色 | 橙色 | 灰色 | 橙色 | 灰色 | 橙色 | 橙色 |
長度 | 305米/軸 | 305米/軸 | 305米/軸 | 305米/軸 | 305米/軸 | 305米/軸 | 305米/軸 | 305米/軸 | 1000米/軸 |
重量 | 9.4KG
| 9.8KG | 14 KG | 14KG | 15KG | 15KG | 17KG | 17KG | 56KG |
詳細參數請到德特威勒官方網站查詢，若參數有誤望指正。 | |||||||||
